Hulevesien hallinta - ratkaisuja hulevesien käsittelyyn

Hulevesien hallinnan ensisijainen tavoite on hulevesien muodostumisen estäminen. Hule- ja nurmikivet mahdollistavat sadeveden pitämisen syntysijoillaan, jolloin hulevettä ei synny lainkaan tai sen määrä vähenee merkittävästi. Kiveyksen ”kennostorakenteen” saumamateriaaliin tai kasvualustaan varastoituva vesi saa aikaa suotautua maaperään, ja näin hulevettä ei edes pääse muodostumaan.

Hule- ja nurmikiveys ottaa vettä vastaan kiviainessaumattuna lähes 40% sauma-aineen tilavuudesta. Raakakiven/kallion paino on noin 2700 kg/m³. Kiviainessauma painaa n. 1650 kg/m³ tiivistettynä rakenteena, josta saadaan lasketuksi kiviainessauman vesitilavuuspotentiaali 38,8%. Sauman kiviainestilavuudesta lähes 40% on ilmaa, ja se voi korvautua sadetilanteessa vedellä.

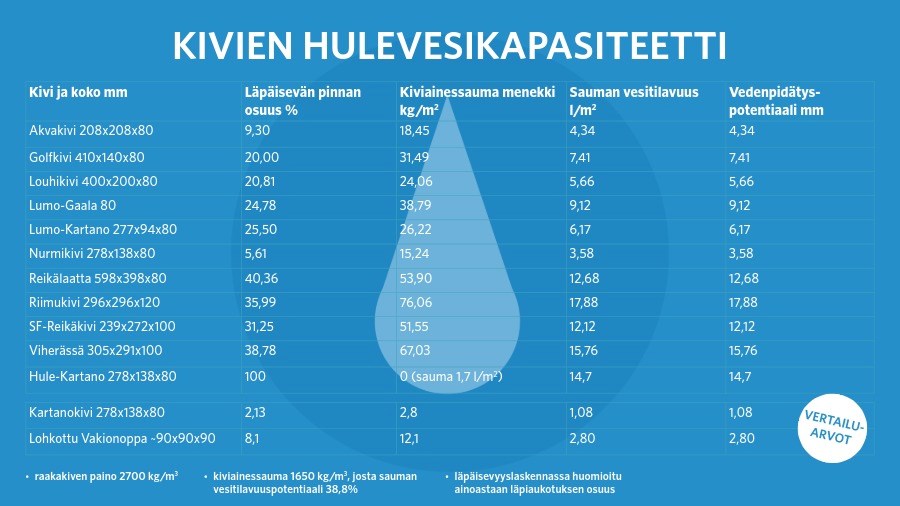

Kivimallikohtaiseen vedenviivytyskapasiteettiin vaikuttaa kiven läpäisevän pinnan osuus ja kiven paksuus. Ruduksen hule- ja nurmikivien kivimallikohtainen läpäisevän pinnan eli aukotuksen osuus vaihtelee 8,1-40,7 % välillä. Tässä läpäisevyyden määrittelyssä on huomioitu ainoastaan läpiaukotuksen osuus kivessä. Useissa kivimalleissa on vettä vastaanottavia ja viivyttäviä matalampia kannaksia ja reilumpia viisteitä, jotka eivät ole mukana läpäisevän pinnan laskennassa, eikä sen myötä vesitilavuuden laskennassa. Todellisuus on siis parempi ja varmemmalla puolella kuin tässä esitämme. Ruduksen hule- ja nurmikivien veden viivytystilavuus vaihtelee kivimallikohtaisesti reilusta 2,5 litrasta 17 litraan per m². Tässä puhutaan ainoastaan kiven paksuuden osalle varastoituvasta vedestä. On huomionarvoista, että yksistään kiven paksuudelle saadaan sidottua rankkasateeksi luokiteltuja sademääriä. Vesihän lähtee vähitellen painumaan kiveyksen asennusalustaan ja rakennekerroksiin, joten veden varastoinnin kapasiteettia myös vapautuu sadetapahtuman aikana.

Kiveyksen veden viivytyskapasiteettia voidaan lisätä läpäisevämmällä asennuskerroksella ja muilla läpäisevämmillä rakennekerroksen osilla sekä kiveykseen liittyvillä viivytysrakenteilla, kuten altailla ja viivytyspainanteilla.
Nurmi- ja hulevesikivillä toteutettu läpäisevä, isosaumainen kiveys hidastaa veden kulkunopeutta ja mahdollistaa veden imeyttämiseen paikanpäällä.
Veden läpäisy voi perustua tuotteen läpäisevyyteen tai pintarakenteen saumojen vedenläpäisevyyteen.

• Hule-Kartanokivi, läpäisevästä betonista
• Lumo-Kartanokivi, Riimukivi, Golfkivi, Akvakivi, Louhikivi, Reikälaatta, Viherässä, SF-reikäkivi, Noppa ja nupukivet, läpäisevä sauma

Hulevesien ohjaamisessa toimivat betonikourut ja kourulaatat. Kouruja ja painanteita voidaan tehdä myös kätevästi seulanpääkivillä sekä noppa ja nupukivillä.

• Vesikourut ja kourulaatta, Järeämmät kourut, Seulanpääkivet, Noppa ja nupukivet

Altaat, pohjapadot ja viivytysrakenteet rakentuvat muurikivillä, tukimuureilla, porraskivillä sekä reunakivillä. Vesien johtamiseen ja ojapainanteiden rakentamiseen soveltuvat myös kaapelikanavaelementit.

Lue lisää hulevesien käsittelystä RudusPro -blogista

Kiviasentaja Käsikirjan ohje läpäisevät kiveyksen rakentamiseen

Kaikki betonikiveykset viivyttävät vettä viisteillään ja läpäisevät saumoistaan, vaikka läpäisevyys onkin rajoitetumpaa kuin hule- ja nurmikiveyksillä. Tiiviimmille kiveyksille on sijansa myös vedenhallinnan näkökulmasta, kun vettä halutaan kerätä tai ohjata pintavaluntana, tai kun pohjarakenteeseen halutaan ohjata vettä vähäisemmässä määrin. Usein myös pinnan tasaisuus on ominaisuus, jota toivotaan etenkin pääkulkuväylien päällysteiltä ja tällöin saumakoko, saumamateriaali ja sauman täyttötaso nousevat tarkasteluun eri kiveysvaihtoehtojen välillä.

Vettä läpäisevät rakenteet käsittävät yleensä pintakerroksen ja alapuolisen rakennekerroksen, joka koostuu kiviaineksesta sekä pohjalla olevasta suodatinkerroksesta tai –kankaasta. Järjestelmää, jossa kaikki päällysteen läpäissyt vesi imeytetään maaperään kutsutaan avoimeksi järjestelmäksi. Suljetussa järjestelmässä kaikki päällysteen läpäissyt vesi viivytetään ja johdetaan muualle. Yhdistetyssä järjestelmässä osa vedestä imeytetään pohjamaahan ja osa viivytetään ja johdetaan muualle.
Oleellista läpäisevän rakentaan toimuvuudessa on, että ylemmän rakenteen kiviainesrakeet eivät pääse tunkeutumaan alla olevaan, rakeisuudeltaan karkeampaan kiviaineskerrokseen ja tukkimaan sitä. Toisaalta alemman kerroksen vedenläpäisevyyden tulee olla ylemmän kerroksen vedenläpäisevyyttä riittävästi suurempi.

Tuotteita läpäiseviin rakenteisiin voivat esimerkiksi olla:

• Asennuskerros raekoko 1/6, 1/8, 2/5
• Kantava kerros KaM 5/16, 5/32
• Jakava kerros KaM 32/63

Hulevesikaivot keräävät ja viivyttävät sade- ja sulamisvesiä. Kaivojen etuna on niiden helppo puhdistaminen kiintoaineksesta. Ilmastus ja saostuskaivojen ylivuoto voidaan imeyttää ympäröivään maastoon, johtaa kasvillisuusalueille tai edelleen hulevesiputkistoon. Kitakansistojen avulla hulevesiä voidaan keratä suoraan kaivoihin esimerkiksi teiden ja kulkuväylien reunoilta. Kaivot toimivat myös kasteluvesisäiliönä, kun niihin kerätään katolta tulevat sadevet. Jos maan muodot eivät riitä viettämään vesiä haluttuun suuntaan on ratkaisuna Rudus-Pumpaamo.

>> Lue lisää pientalojen betonisista kaivoratkaisuista pinta- ja rännivesille sekä salaojakaivoille betonisista kaivoratkaisuista.

Betoniputket soveltuvat eritäin hyvin hulevesien viivyttämiseen ja kuljettamiseen maanpinnan alla. Putkien asennussyvyys on kohtuullinen ja maksimissaan kaivuukuopan syvyys tasauskerroksineen on 2 m. Betoniputkien kokovalikoima on laaja ja niiden varastointikapasiteetti on suuri. Esimerkiksi  Ø 1000 mm betoniputken vedenvarastointitilavuus on 0,8 m³ /metri.

Hörpön on suunnitellut maisema-arkkitehti Elisa Lähde. Hörppö integroidaan esimerkiksi kaupunkiaukioon, jonka pinnoilta hulevedet johdetaan kohti Hörppöä ja integroidun sadevesikaivon kautta Hörpön alla oleviin betoniputkiin. Kuormitusta kestävät betoniputket toimivat hyvin viivytys- ja suodatusrakenteena, joka myös puhdistaa hulevesiä. Betoniputkista hulevedet voidaan hallitusti johtaa istutusalueille, imeyttää maaperään tai johtaa hulevesiviemäriin. Hörpön keskeinen idea on sen kustannustehokkuus. Hörppö koostuu yksinkertaisista elementeistä eli betoniputkista, -kaivosta, muurikivistä ja katupäällysteistä. Ne valmistetaan erillisinä osina ja kokonaisuus kootaan paikan päällä. Hörpön vakiomitta on noin 6X10 metriä, mutta sekä sen koko että pintamateriaalien värit ovat täysin sovitettavissa muun ympäristön mukaisesti. Hörpön viivytyskapasiteetti voidaan määritellä kohdekohtaisesti.

Innovatiivinen uutuus, kaupunkialueella toimiva Hörppö, kerää ympäröiviltä pinnoilta hulevedet. Se toimii samalla kadunkalusteena ja istutusalustana kasveille, jotka parhaimmillaan toimivat ympäristön puhdistajina.

Rudus on mukana tärkeissä alan tutkimusprojekteissa. Yksi niistä on tämän vuoden loppuun jatkuva StormFilter-tutkimus, jossa tutkitaan hulevesien hallintaa mm. niiden puhdistettavuuden kannalta.
Vuonna 2012–2014 Rudus oli mukana VTT:n CLASS-projektissa, jonka tavoitteena oli kehittää hulevesien hallintaa, uusia läpäiseviä päällysteitä sekä läpäisevä alusrakenne, joka toimii vettä viivyttävänä rakenteena. Projektiin liittyen on koerakentaminen edelleen käynnissä. Pilottikohteissa tarkastellaan rakenteiden toimivuutta ja kerätään kokemuksia, jotta rakennustapaohjeistusta voidaan perustellusti tarkentaa.
Class-hankkeesta on laadittu VTT:n julkaisu Vettä läpäisevät päällysteet – Käsikirja suunnitteluun, rakentamiseen ja ylläpitoon. Se on vapaasti ladattavissa VTT:n sivuilta.
